ICD2
klón - ICD2 clone
az oldal
megváltozott:
2010.12.12
Potyó
és Mpi-c után... Köszönet
érte nekik
Fórumok
ICD2
NYÁK-gyártás
ICD2 - Ki csinált már
ilyet?
ICD2 - Kérdések
Válaszok

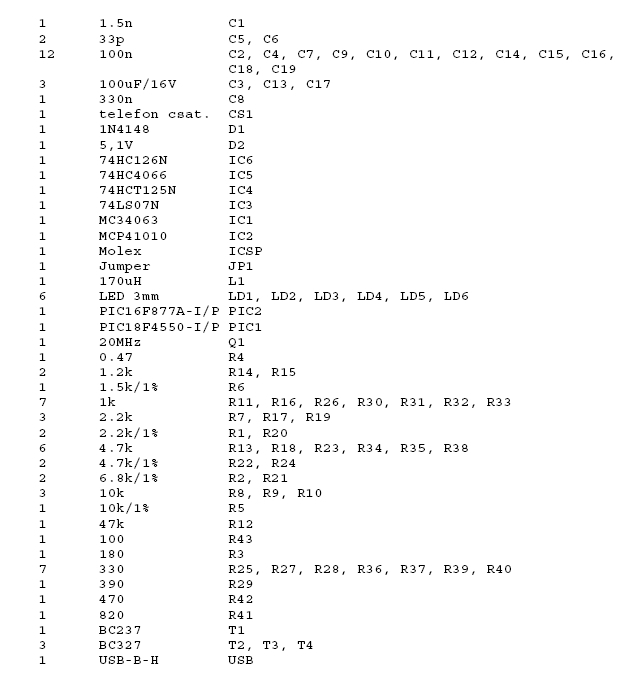

Alkatrész lista
(Lomexes telefoncsati nem jó bele)

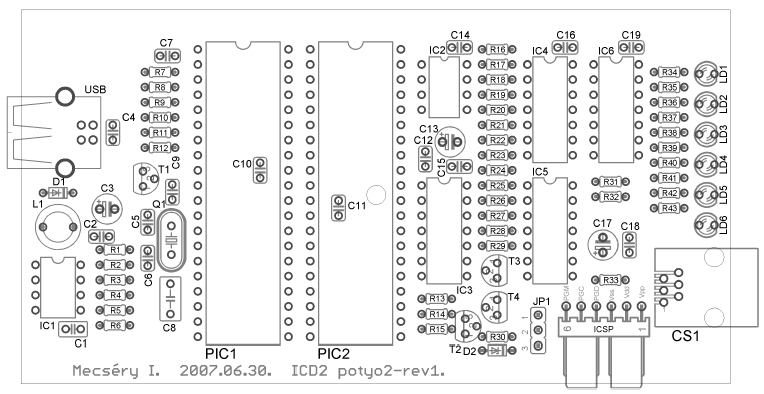

Beültetés
alkatrész poziciókkal (link javítva)

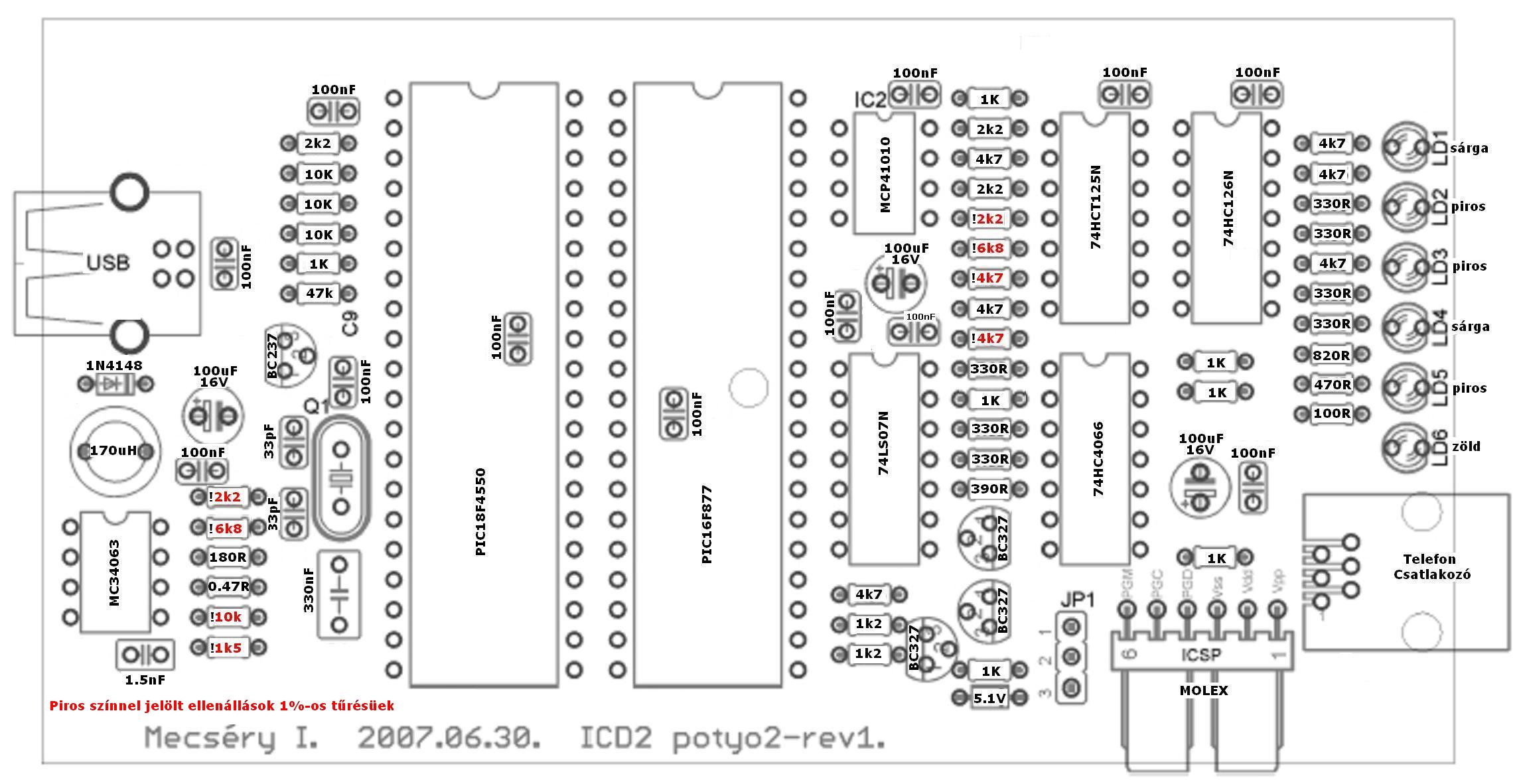

Beültetés
alkatrész értékekkel
Kapcsirajz
Javítás mint
utólag kiderült nincs erre szükség, már
a panelon van az R13 ellenállás (Norberto jelezte!)
Ha valakinek volt azzal gondja, hogy ha a 4550-be azt a programot
töltötte, amiben engedélyezve van a BOR, és
néha eltűnik a gépről az ICD, akkor megvan
rá a megoldás, ha még nem mondták volna:
az USB csatlakozónál a tápfeszültségre
tenni kell polaritáshelyesen egy 470 µF-os
kondenzátort, és nem lesz többé gond vele. (miklosch)
Jótanács:
az usb csati mellett 1n4148 helyett a kapcsitápba
javasolt
schottky dióda 1n5817 v. 5819, smd:LL5819
100nF kondikból 0805 smd
méret is beépíthető
az induktivitás lehet 150-220uH között
Pipi beültetés:
Pipi forrasztási oldal
A pic-ekbe beégetendő hex fájlokat
megtalálod a potyó oldalán,
ha segítség kell a picek
beégetésében szivesen
segítek Kispesten.
ha a potyó oldalán működő linkek
nem működnek, akkor linkben szereplő extra.hu -t
cseréld ki info
-ra,
pl: http://potyo.extra.hu/icd2/18f4550.hex
helyett http://potyo.info/icd2/18f4550.hex
Ha kérdésed van, a fenti fórumokon
nézelődj, sok okosság már le
van írva, ha végképp nem boldogulsz nyugodtan
kérdezhetsz a fórumon, esetleg magánban.
Sikeres utánépítést kivánok!
potyó most ideiglenesen?? itt van: http://potyo.bplaced.net/forum/viewtopic.php?f=1&t=4&sid=01b95da6ff7e719ddc50036b5cafeb90
A Potyó oldala mostanában nem volt elérhető, itt
a két hex fájl
Mivel ez csak a bootloader, besütés után mplab-ból kell a "Download
operating system"
email: lista kukac puzsar.hu
Ha szükséged van kísérleti
panelra azt is tudok adni (Kónya
úréval kompatibilis, kisebb
kiegészítésekkel)
